Freios hidrovacuo no fusca do Val

Empolgado com a caixa de direção do Monza, Val partiu para outra adaptação muito bem vinda, os freios com hidrovacúo nas quatro rodas.
Modificação de grau médio de dificuldade.
Veja Tambem neste blog: Freios com hidrovacuo no fusca
                                         Freios hidrovacuo no fusca II
Val não soube precisar de que carro era esse hidrovacuo, mas  calculando pelo espaço que ele ocupou no carro parece ser muito parecido com o do Fiat Palio.

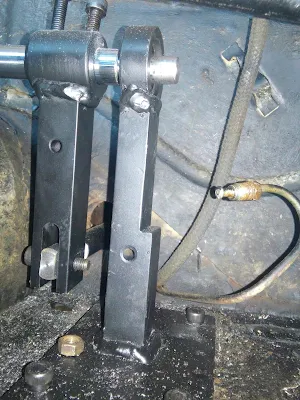

Detalhe da base em "L" aparafusada no servo freio e no assoalho

A mesma base em "L" fixa o servo freio e a barra de 1" que transfere o movimento do lado esquerdo do carro para o direito.

Atras dos braços da caixa de direção a barra em cima do tunel próxima ao chapéu de napoleão.

No detalhe vemos que o cilindro mestre deu lugar a uma barra que ira movimentar a barra de ligação com o servo freio do lado direito.


localização do servo freio

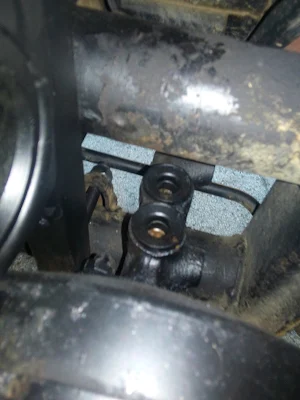

Detalhe de onde anteriormente estava o cilindro mestre

Parafusos de fixação da base da barra de movimentos e do servo freio

Saidas do Servo Freio




Aqui podemos ver onde estava o cilindro mestre








Lado direito da barra de transferência de movimento, agora o servo freio, aqui ainda falta fazer a ligação hidráulica dos freios e pneumática, no motor

Local onde estava o cilindro mestre a esquerda, que deu lugar a alavanca de transferência de movimento.
