Mais um fusca com caixa de direção do Monza




Cansado de manobrar com as pesadas rodas aro 17 e caixa de fusca original,
apesar de ter sua caixa de direção original TRW recentemente adquirida, Val o proprietário dessa maquina decidiu por fim ao reinado da caixa original - que dará lugar a uma caixa de Monza, uma coisa posso dizer:
O resultado final compensou o esforço, direção leve, precisa e sem folgas!
Veja também neste blog: Fusca com caixa de direção do Monza


estudando o espaço

Barra roscada soldada na capa original da caixa

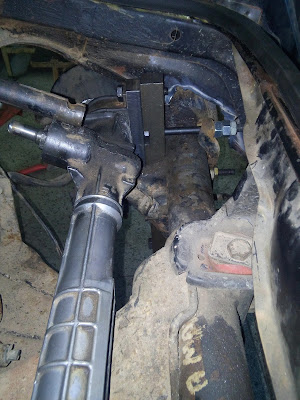

Observe a excelente montagem dos suportes de fixação da caixa ao quadro de suspensão


Foi necessário remover o suporte de amortecedor de direção do fusca, que ficaria na mesma posição da braçadeira.

Sem duvida a braçadeira mas resistente e mais economicamente viável foi encontrada nas braçadeiras do fusca.
que resultou em uma corrida a vários desmanches...

Montagem forte. As porcas serão retiradas para corte do excedente do parafuso






Detalhe das cruzetas, ou jumelo como diz o Val


Bucha em vermelho para tirar a folga da coluna



Usar o amortecedor original da caixa, podendo ainda se for o caso, fixar numa chapa extensora, e esta no ponto inferior da imagem. A limitação do extersar da caixa, sera feita no curso do amortecedor, limitando sua abertura e fechamento,
limitamos a abertura e fechamento da direção.

5 comentários:

  1. Essas braçadeiras são usadas na onde originalmente e de que carro são ??

    ResponderExcluir
    Respostas
    1. Essas braçadeiras são originais da caixa de direção do fusca!
      Na verdade uma por carro!

      Excluir
    2. Essas braçadeiras são originais da caixa de direção do fusca!
      Na verdade uma por carro!

      Excluir
  2. Bom dia, Teve necessidade de cortar os braços da direção, ou apenas se faz uma regulagem para centralizar a direção, e outra coisa, montando a caixa próxima da suspensão, não terei nenhum problema com o encaixe do tanque ?

    ResponderExcluir
    Respostas
    1. Os braços sao os originais do Monza sem nenhum corte.
      Apenas se faz um pequeno ângulo como de ve nas fotos eles nao ficaram retos como no Monza.
      O tanque tem que subir em 2 a 5cm conforme o tanque.para quem 7sa tanque especial em plástico 5cm.
      Abraço!

      Excluir
